FortiGate LLCF 설정

LLCF :  Link를 감지해서 상 , 하단 Link 중 어느 하나가 Down되면 나머지 하나의 Link도 Down을 시켜 상 , 하단

          장비에서 경로 정보를 변경할 수 있도록 지원해주는 역할을 함

Port1에 LLCF를 구성하여 Link Down시 Port2도 다운 되어야 하며 반대의 경우도 작동하도록 설정



VLAN 설정에서 이어집니다.



1. LLCF 설정

 - CLI 환경에서 인터페이스에 LLCF 설정.

 # config vdom

 (vdom) # edit root

 (root) # config system interface

 (interface) # edit port1

 (port1) # set fail-detect enable (인터페이스 실패 탐지 옵션 활성화)

 (port1) # set fail-detect-option link-down (Link-Down 인터페이스 장애 감지 설정)

 (port1) # set fail-alert-method link-down (링크 실패를 Link-Down으로 경고)

 (port1) # set fail-alert-interfaces port2 (링크 실패 경고가 전송되는 인터페이스 지정)

- 반대로도 구성을 해주어야만 함.

 (interface) # edit port2

 (port2) # set fail-detect enable

 (port2) # set fail-detect-option link-down

 (port2) # set fail-alert-method link-down

 (port2) # set fail-alert-interfaces port1



2. LLCF 상태 확인.

- Port1이 Link Down이 되면 Port2도 자동으로 Link Down이 되는지 확인.

- 반대의 경우도 LLCF 작동 확인.

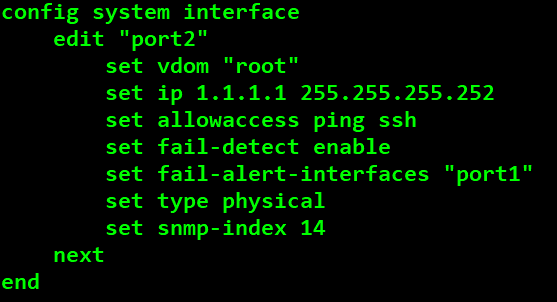

 1) CLI 환경에서 LLCF 구성 확인



2. Link Down시 LLCF 작동 확인

두개의 Link가 살아있는 상태

FortiGate와 연결이된 Switch Port를 Down 시키겠습니다.



다시 Link를 살리겠습니다.



- Port1이 Link Down 되었을 경우 Port2도 Down이 된 것을 확인

- Port2가 Link Down 되었을 때에도 Port1이 Down이 되어 반대의 경우에도 LLCF가 정상적으로 작동이 되는 것을 확인
